Ein analoges Schwergewicht zwischen Wohnzimmer, Rundfunktechnik und Tonstudio
Wenn von den großen Tonbandmaschinen der späten 1970er-Jahre gesprochen wird, fallen fast automatisch Namen wie Revox, Technics, Akai, Sony oder Tandberg. Die Philips N4522 wird dagegen häufig übersehen. Zu Unrecht: Das rund 25 Kilogramm schwere Zweispurgerät gehörte zu den technisch ambitioniertesten Bandmaschinen, die Philips jemals für anspruchsvolle Privatanwender und semiprofessionelle Studios entwickelte.

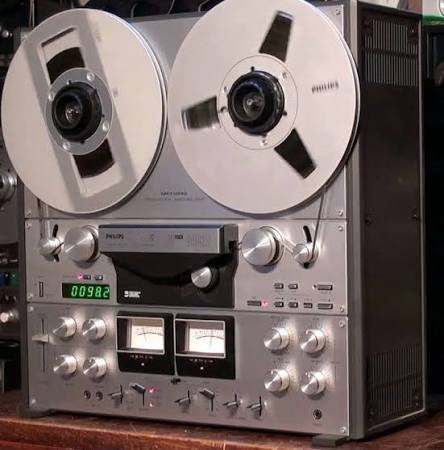

Mit drei Motoren, drei Tonköpfen, großen 26,5-Zentimeter-Spulen und einer maximalen Bandgeschwindigkeit von 38 cm/s bewegte sich die N4522 bereits weit außerhalb dessen, was man damals unter einem gewöhnlichen Heimtonbandgerät verstand. Sie war keine kompakte Musikmaschine für gelegentliche Familienaufnahmen, sondern ein ernst zu nehmendes Werkzeug für hochwertige analoge Aufzeichnungen.
Die professionelle Schwester der N4520
Philips brachte Ende der 1970er-Jahre zwei eng verwandte Spitzenmodelle auf den Markt:
- Die Philips N4520 arbeitete im Vierspur-Stereoformat und war stärker auf ambitionierte Heimanwender ausgerichtet.
- Die Philips N4522 war als Zweispur- beziehungsweise Halbspur-Stereomaschine konzipiert und richtete sich an besonders anspruchsvolle Tonbandfreunde, Rundfunkamateure, Musiker sowie kleinere Produktions- und Überspielstudios.
Bei der N4522 nutzt jeder Stereokanal annähernd die Hälfte der Breite eines ¼-Zoll-Bandes. Gegenüber Vierspurmaschinen bedeutet das einen höheren Bandverbrauch, bietet aber bessere Voraussetzungen für Dynamik, Rauschabstand und Übersprechdämpfung. Vor allem bei 38 cm/s konnte die Philips Aufnahmen liefern, die deutlich näher an professionellen Studiomaschinen lagen als an gewöhnlichen Heimtonbandgeräten.
Die Bezeichnung „Studiomaschine“ sollte dennoch mit Augenmaß verwendet werden. Eine N4522 war keine vollwertige Alternative zu einer Studer A80, Telefunken M15A oder Ampex-Mastermaschine. Ihr fehlten unter anderem die konsequent modulare Konstruktion, die besonders robuste Auslegung für den täglichen Dauerbetrieb sowie die in großen Studios üblichen professionellen Anschlüsse und Pegelstandards. Sie war vielmehr eine außergewöhnlich leistungsfähige Semi-Pro-Maschine.
Herstellung und Produktionsstandort
Philips war zwar ein niederländischer Konzern, unterhielt in Europa jedoch zahlreiche Entwicklungs- und Produktionsstätten. Bei Philips-Tonbandgeräten jener Zeit werden sowohl niederländische als auch österreichische Fertigungsstandorte genannt. Verschiedene Sammler- und Gerätedatenbanken führen die N4522 als niederländische Produktion, während andere Philips-Geräte dieser Baureihen nachweislich aus österreichischen Werken stammten.
Eine endgültige Zuordnung für jedes einzelne Exemplar ist deshalb nur über das Typenschild und den jeweiligen Fabrikcode möglich. Die häufig pauschal zu lesende Aussage, sämtliche N4522 seien ausschließlich in einem bestimmten Werk gebaut worden, ist nicht ausreichend dokumentiert.
Auch eine belastbare offizielle Produktionszahl ist bisher nicht veröffentlicht worden. Philips scheint keine öffentlich zugängliche Statistik hinterlassen zu haben, aus der sich die Stückzahl der N4522 eindeutig ableiten ließe. Zahlen, die gelegentlich in Internetforen kursieren, sind daher mit Vorsicht zu behandeln.
Fest steht: Die N4522 wurde erheblich seltener verkauft als die Vierspurversion N4520. Das lag an ihrem hohen Preis, dem teuren Halbspurbetrieb und ihrer spezialisierten Zielgruppe. Sie war somit keine streng limitierte Sonderedition, aber sehr wahrscheinlich ein vergleichsweise kleines Serienmodell.
Bauzeit und Preis
Je nach Quelle wird die Markteinführung mit 1978 oder 1979 angegeben. In Europa blieb die N4522 ungefähr bis 1983 in den Katalogen beziehungsweise im Handel. Damit fiel ihre Karriere genau in eine Phase des technologischen Umbruchs.
Als sie erschien, war die große Spulentonbandmaschine im High-End-Bereich noch immer ein Statussymbol. Wenige Jahre später verdrängten hochwertige Kassettendecks, digitale PCM-Aufzeichnung und vor allem die Compact Disc einen beträchtlichen Teil des Marktes. Ausgerechnet Philips, der Erfinder der Compact Cassette und Mitentwickler der CD, brachte mit der N4522 somit noch einmal eine seiner besten analogen Bandmaschinen heraus – kurz bevor die eigene Digitaltechnik den Markt grundlegend veränderte.
Der deutsche Neupreis wird mit ungefähr 2.700 D-Mark angegeben. In Großbritannien kostete sie laut einer Preisangabe aus Hi-Fi Choice um 1981 etwa 700 Pfund. Sie war damit ein teures Luxusgerät und für normale Haushalte keineswegs selbstverständlich.
Technischer Aufbau
Die N4522 besitzt ein direkt und elektronisch kontrolliertes Drei-Motoren-Laufwerk. Zwei Motoren übernehmen die Bandteller, ein weiterer Motor treibt die Capstanwelle an. Dadurch konnte Philips auf viele mechanische Zwischenstufen verzichten und eine stabile Bandführung erreichen.
Zur Ausstattung gehörten unter anderem:
- Halbspur-Stereo auf ¼-Zoll-Band
- drei Motoren
- getrennte Lösch-, Aufnahme- und Wiedergabeköpfe
- Hinterbandkontrolle während der Aufnahme
- Bandgeschwindigkeiten von 9,5, 19 und 38 cm/s
- maximal 26,5 cm große Spulen
- elektronische Bandzugregelung
- ein fünfstelliges elektronisches Bandzählwerk
- Cue- und Editierfunktionen
- regelbare Umspulgeschwindigkeit
- Peak-Hold-Anzeige der Instrumente
- getrennte Aufnahmepegelregler
- Mischmöglichkeiten für Mikrofon- und Hochpegeleingänge
- umschaltbare Entzerrung beziehungsweise Anpassungsmöglichkeiten für unterschiedliche Bandnormen
- Fernbedienungsanschluss
- Cinch- und DIN-Anschlüsse
Bemerkenswert waren außerdem die langlebigen Philips-FSX-Tonköpfe. Die Aufnahme- und Wiedergabeköpfe besaßen eine spezielle Kontur, mit der ein möglichst gleichmäßiger Bandkontakt erzielt werden sollte.
Die wichtigsten technischen Daten
| Merkmal | Philips N4522 |
|---|---|
| Bandsystem | ¼ Zoll, Zweispur/Halbspur, Stereo |
| Bandgeschwindigkeiten | 9,5 / 19 / 38 cm/s |
| Spulengröße | bis 26,5 cm |
| Motoren | 3 |
| Köpfe | 3 |
| Frequenzgang bei 9,5 cm/s | etwa 30 Hz bis 16 kHz |
| Frequenzgang bei 19 cm/s | etwa 30 Hz bis 20–22 kHz |
| Frequenzgang bei 38 cm/s | etwa 30 Hz bis 26 kHz |
| Gleichlaufschwankungen bei 38 cm/s | unter 0,05 % |
| Gleichlaufschwankungen bei 19 cm/s | unter 0,08 % |
| Fremdspannungsabstand | bis etwa 68 dB |
| Klirrfaktor | unter 1 % |
| Löschfrequenz | ungefähr 125 kHz |
| Abmessungen | ca. 530 × 527 × 230 mm |
| Gewicht | ca. 25 kg |
| Leistungsaufnahme | ungefähr 75 Watt |
| damaliger Preis | rund 2.700 DM |
Bei historischen Datenblättern finden sich je nach Messnorm und verwendeter Bandsorte geringfügig abweichende Werte. Entscheidend ist das Gesamtbild: Ein Frequenzgang bis etwa 26 kHz und Gleichlaufschwankungen von weniger als 0,05 Prozent waren 1979 ausgezeichnete Werte.
Wie klingt die Philips N4522?
Eine korrekt eingemessene und technisch überholte N4522 klingt nicht spektakulär im Sinne künstlicher Wärme oder übertriebener Bässe. Ihre eigentliche Stärke liegt in einer ruhigen, substanzreichen und sehr natürlichen Wiedergabe.
Bei 38 cm/s besitzt sie:
- eine stabile räumliche Abbildung,
- sehr klare Stimmen,
- präzise Transienten,
- einen tiefen und kontrollierten Bass,
- wenig wahrnehmbares Bandrauschen,
- sowie eine überraschend offene Hochtonwiedergabe.
Schlagzeug, akustischer Bass, Flügel und Stimmen profitieren besonders von der hohen Bandgeschwindigkeit. Impulse werden kraftvoll abgebildet, ohne die Härte, die frühen digitalen Aufnahmen gelegentlich nachgesagt wurde. Gute Aufnahmen wirken körperlich und unmittelbar, behalten gleichzeitig aber ihre feinen Rauminformationen.
Bei 19 cm/s klingt die Maschine etwas weicher und für viele Musikproduktionen sogar besonders angenehm. Diese Geschwindigkeit bietet einen guten Kompromiss zwischen Bandverbrauch, Spielzeit und Klangqualität. Die langsamste Stufe von 9,5 cm/s eignet sich eher für lange Mitschnitte und Archivzwecke.
Der Klang hängt heute allerdings stark vom technischen Zustand ab. Nach mehr als 40 Jahren benötigen viele Geräte neue Kondensatoren, eine Überholung des Netzschalters, gereinigte und neu geschmierte Bandführungen sowie eine vollständige Einmessung auf das verwendete Bandmaterial.
Der zeitgenössische Test in der Fachpresse
Die deutsche Zeitschrift Audio testete die Philips N4522 in der Ausgabe 4/1980. Schon die Tatsache, dass ein umfangreicher Test erschien, zeigt, auf welchem Niveau das Gerät damals wahrgenommen wurde. Die sehr guten Messwerte, insbesondere beim Frequenzgang und Gleichlauf, bestätigten den Anspruch der Konstruktion. Ein digitalisiertes Archiv verweist noch heute auf diesen historischen Audio-Test der Philips N4522.
Auch spätere internationale Sammler- und Fachpublikationen ordnen sie als eine der besten Consumer- beziehungsweise Semi-Pro-Maschinen von Philips ein. Das britische Hi-Fi Choice führte sie Anfang der 1980er-Jahre in der gehobenen Preisklasse. Rückblickend wird sie häufig eher mit den Halbspurmodellen von Revox und Tandberg als mit normalen Heimtonbandgeräten verglichen.
Das originale Philips-Servicehandbuch dokumentiert zudem den beträchtlichen technischen Aufwand der Maschine.
In welchen Studios wurde sie eingesetzt?
Hier muss man zwischen historischer Studioaufnahme und späterer Bandkopien-Produktion unterscheiden.
Für bekannte große Musikproduktionen der 1970er- und frühen 1980er-Jahre lässt sich bislang nicht zuverlässig belegen, dass die N4522 als primäre Mastermaschine eingesetzt wurde. In großen Studios dominierten professionelle Maschinen von Studer, Telefunken, Ampex und MCI. Die Philips war dagegen eher in kleineren Studios, bei Rundfunkamateuren, Musikern, mobilen Aufnahmeteams und für hochwertige Stereoüberspielungen anzutreffen.
Ein besonders gut dokumentierter moderner Einsatz findet sich beim niederländischen Audiophil-Label STS Digital. Für die limitierte Tonbandedition von Greetje Kauffeld & Bands On My Way To The 30th Analog Forum Anniversary wurde das Produktionsmaster über eine Telefunken M15A abgespielt und anschließend in Echtzeit auf einer Bank von sechs Philips N4522 vervielfältigt.
Die ursprüngliche Aufnahme entstand 1979 in den Phonogram Studios in der Honingstraat in Hilversum – allerdings auf einer professionellen Philips EL3501. Erst für die spätere Edition kamen die sechs N4522 als Kopiermaschinen zum Einsatz. Von der Veröffentlichung wurden lediglich 100 Tonbandexemplare hergestellt. Der Produktionsweg ist in einem ausführlichen Bericht des Reel-to-Reel Rambler dokumentiert.
STS setzte die Maschinen auch bei weiteren audiophilen Veröffentlichungen ein. Damit erhielt die N4522 Jahrzehnte nach dem Ende ihrer Serienproduktion tatsächlich noch eine professionelle Aufgabe im Herstellungsprozess hochwertiger Masterbandkopien.
Musiker und berühmte Besitzer
Im Internet werden Vintage-Geräten gerne prominente Besitzer zugeschrieben. Bei der Philips N4522 fehlen jedoch bislang belastbare zeitgenössische Quellen, die bestimmte Weltstars eindeutig als Nutzer oder Besitzer ausweisen.
Dass Musiker, Produzenten und kleinere Studios die Maschine verwendeten, ist angesichts ihrer Eigenschaften sehr wahrscheinlich. Konkrete Namen berühmter Künstler sollten aber nur genannt werden, wenn Fotos, Studioinventare, Interviews oder Rechnungen dies tatsächlich bestätigen.
Belegt ist dagegen die Verbindung zu Veröffentlichungen von Künstlern wie Greetje Kauffeld, Ingram Washington, René Bishop und weiteren Musikern aus dem Umfeld audiophiler STS-Produktionen. Das bedeutet nicht zwingend, dass diese Künstler persönlich eine N4522 besaßen. Ihre Musik wurde jedoch nachweislich mithilfe mehrerer N4522 auf hochwertige Tonbandeditionen übertragen.
Philips gegen die japanische Konkurrenz
Ende der 1970er-Jahre beherrschten japanische Hersteller den internationalen HiFi-Markt immer stärker. Akai, Sony und Technics boten spektakulär aussehende Maschinen mit umfangreicher Ausstattung und oft sehr aggressivem Marketing an.
Akai
Akai gehörte zu den weltweit erfolgreichsten Herstellern von Tonbandmaschinen. Modelle wie die GX-635D, GX-630D und später die GX-747 beeindruckten mit Glas-Ferrit-Köpfen, Autoreverse, auffälligem Design und hervorragender Haltbarkeit.
Gegenüber einer Akai-Autoreverse-Maschine wirkte die Philips nüchterner und weniger glamourös. Die N4522 bot dafür das konsequente Halbspurformat, 38 cm/s und eine auf hochwertige Stereoaufnahmen ausgerichtete Konstruktion. Sie war weniger Komfortmaschine und stärker Aufnahmeinstrument.
Technics
Die Technics RS-1500, RS-1506 und RS-1700 zählten zu den beeindruckendsten japanischen Maschinen ihrer Zeit. Ihr offener Isoloop-Bandlauf und ihr professionelles Erscheinungsbild machten sie zu begehrten High-End-Geräten.
Technics besaß international das stärkere Prestige. Klanglich und bei den Messwerten musste sich eine optimal eingestellte Philips N4522 jedoch keineswegs verstecken. Bei mechanischer Verarbeitung, Ersatzteilversorgung und weltweiter Markenwahrnehmung hatten die Technics-Modelle Vorteile.
Sony
Sony verfügte mit Maschinen wie der TC-755, TC-766-2 und TC-880-2 über technisch anspruchsvolle Modelle. Sony war international breiter aufgestellt und besaß vor allem außerhalb Europas ein erheblich größeres Vertriebs- und Servicenetz.
Die Philips konnte mit sehr guten Gleichlaufwerten, ihren drei Geschwindigkeiten und dem musikalisch neutralen Klang überzeugen. Sie blieb aber stärker auf den europäischen Markt konzentriert.
Sansui und Marantz
Sansui bot in den 1970er-Jahren ebenfalls Bandmaschinen an, spielte in diesem Segment jedoch eine kleinere Rolle als Akai, Sony oder Technics. Marantz war vor allem für Verstärker, Receiver und Kassettendecks bekannt und kein dominierender Hersteller großer Spulentonbandmaschinen.
Der eigentliche europäische Hauptgegner der N4522 war daher weniger Marantz oder Sansui als vielmehr die Revox B77. Revox besaß im semiprofessionellen Bereich einen ausgezeichneten Ruf, einen modulareren Aufbau und eine sehr gute Ersatzteil- und Serviceorganisation. Philips konnte bei Ausstattung und Messwerten mithalten, erreichte aber nie den beinahe institutionellen Status von Revox in Studios und Rundfunkhäusern.
Warum setzte sie sich nicht dauerhaft durch?
Die N4522 scheiterte nicht an mangelnder Klangqualität. Mehrere andere Faktoren begrenzten ihren Erfolg:
- Sie erschien sehr spät in der Geschichte der großen Heimtonbandmaschine.
- Halbspuraufnahmen verbrauchten viel teures Bandmaterial.
- Die Maschine war groß, schwer und kostspielig.
- Philips wurde im High-End-Tonbandbereich weniger stark wahrgenommen als Revox, Studer oder Technics.
- Japanische Hersteller boten teilweise spektakulärere Optik und mehr Komfortfunktionen.
- Kassettendecks wurden immer besser und einfacher zu bedienen.
- Ab 1982/83 begann die Compact Disc den HiFi-Markt radikal zu verändern.
- Philips konzentrierte sich selbst zunehmend auf digitale Audiotechnik.
Gerade diese kurze Marktphase macht die N4522 heute so interessant. Sie repräsentiert den Höhepunkt einer Technik, die wenige Jahre später aus den großen Unterhaltungselektronik-Katalogen verschwand.
Eine wichtige Korrektur zum gezeigten Motiv
Das beigefügte Bild ist grafisch attraktiv, scheint aber kein historisches Philips-Werbemotiv zu sein. Es enthält zudem die Angabe „¼-inch, 2-track configuration at 15 ips / 38 cm/s“, was grundsätzlich zur N4522 passt, beschreibt aber nur die höchste Geschwindigkeit. Die Maschine konnte auch mit 19 und 9,5 cm/s betrieben werden.
Für einen redaktionellen Beitrag sollte das Bild deshalb als moderne Illustration und nicht als originales Philips-Anzeigenmotiv bezeichnet werden. Auch die Typografie und mehrere Formulierungen sprechen für eine nachträglich erstellte beziehungsweise KI-generierte Grafik.
Fazit: Eine europäische Analog-Ikone im Schatten von Revox und Technics
Die Philips N4522 war keine gewöhnliche Heimtonbandmaschine. Sie war ein technologisches Statement und der Versuch, professionelle Aufnahmequalität in ein noch wohnzimmertaugliches Gerät zu übertragen.
Gegen die großen japanischen Hersteller konnte sie sich kommerziell nicht dauerhaft durchsetzen. Akai bot mehr Komfort, Technics das spektakulärere Laufwerkskonzept, Sony das größere internationale Vertriebsnetz und Revox den stärkeren Ruf im semiprofessionellen Studiobereich.
Klanglich war die Philips jedoch absolut konkurrenzfähig. Ihre ausgezeichneten Messwerte, das Halbspurformat, die Geschwindigkeit von 38 cm/s und die sorgfältig konstruierte Aufnahmeelektronik machen sie bis heute zu einer der interessantesten europäischen Bandmaschinen ihrer Zeit.
Dass ein audiophiles Label Jahrzehnte später gleich sechs Exemplare für die Produktion hochwertiger Echtzeit-Bandkopien einsetzte, ist vielleicht das schönste nachträgliche Qualitätsurteil: Die N4522 verschwand aus den Katalogen – aber ihre technische Substanz überlebte die Mode ihrer Epoche.
